各種結(jié)構(gòu)形式的水冷沖天爐,，其爐襯材料與修筑方法不盡相同：兩班制水冷爐的爐齡稍長于常爐襯沖天爐，爐襯材料和修筑方法與常爐襯沖天爐基本相同,。

水冷長爐齡沖天爐的煙囪與預(yù)熱段爐襯的工作條件與常爐襯沖天爐完全相同,，因此可以按照常爐襯沖天爐有關(guān)規(guī)定和材料修筑,。水冷長爐齡沖天爐與常爐襯沖天爐的區(qū)別僅僅在于熔煉區(qū)以下部分,，在此主要介紹熔煉區(qū)以下部分的爐襯問題。

1,、水冷沖天爐早期爐襯介紹

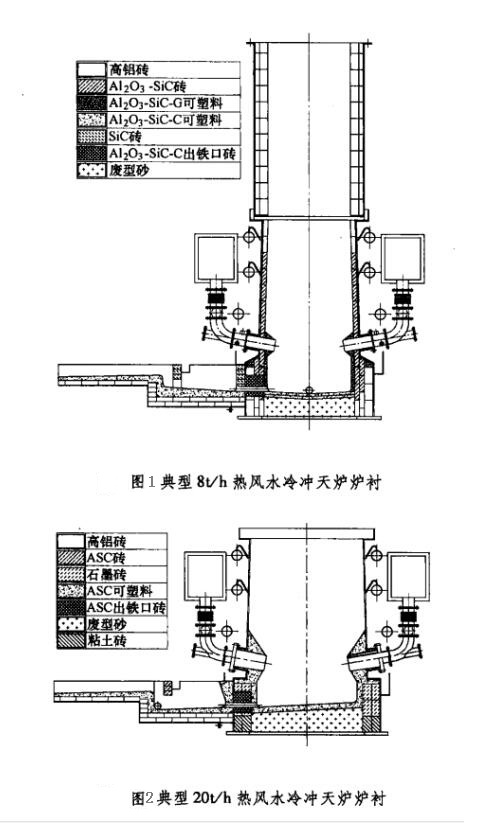

圖1表示了爐齡一周（約140h）的8t/h熱風(fēng)水冷長爐齡沖天爐耐火材料的使用情況,。該爐預(yù)熱段全部采用高鋁磚修筑，水冷爐壁內(nèi)下部采用AL2O3+SiC異型磚修筑,，該磚的高度為230mm,、厚度為65mm，磚在寬度方向呈梯形以適應(yīng)水冷爐壁的錐形內(nèi)腔：水冷爐壁內(nèi)最高兩周采用高鋁磚修筑,，水冷爐壁內(nèi)的耐火磚修筑厚度約為65mm,。

該爐爐缸外層用高鋁磚修筑、內(nèi)層用AL2O3+SiC磚修筑,。爐壁與耐火磚之間的不規(guī)則縫隙使用AL2O3+Si C+C系耐火可塑料填充,，爐底用廢舊型砂鋪墊。最后在爐缸表面、爐底表面敷貼一層厚度約80mm的AL2O3+SiC+C系耐火可塑料,。該爐出鐵口采用AL2O3+SiC+C系成型磚,，連續(xù)出鐵出渣槽底層用高鋁磚修筑，表面鋪設(shè)AL2O3+SiC+C耐火可塑料,。

圖2表示了20t/h熱風(fēng)水冷長爐齡沖天爐耐火材料的使用情況,。該爐水冷爐壁內(nèi)部不敷設(shè)耐火材料的使用情況。該爐水冷爐壁內(nèi)部不敷設(shè)耐火材料,，被習(xí)慣稱為無爐襯沖天爐,。該爐爐缸先采用石墨磚修筑，然后在爐缸表面,、爐底表面鋪設(shè)ASC耐火可塑料,。出鐵口采用ASC出鐵口成型磚。該爐其余部分與上述8t/h熱風(fēng)水冷爐的爐襯基本相同,。早期爐襯技術(shù)設(shè)計的材料品種比較多,，同時爐齡較短、頓也爐襯費用較高,。
