一、回轉焚燒爐的襯里結構和常用的耐火材料

(1)逆流式回轉爐,，爐膛溫度950〜1050℃,，廢氣出口溫度320℃,直徑1.9m,，長20m的回轉圓筒。其襯里結構如圖29-85所示,，爐身前3m澆注200mm厚的低鈣鋁酸鹽耐熱澆注料,，后17m砌筑200mm厚的一級高鋁磚(LZ-65)，其中部分高鋁磚厚220mm，凸出部分呈螺旋狀排列,，轉動時翻動物料,，代替回轉爐內常用的抄板。爐頭,、爐尾都是一圓形罩：爐頭內澆注100mm輕質耐熱澆注料;爐尾內襯50mm厚蛭石一礬土泥為隔熱層,，再澆注100mm厚輕耐熱澆注料。

(2)順流式回轉爐,，如圖29-78所示,，回轉體為Φ2.38×14m,爐膛熱強度為106.3×104KJ/m3·h(25.3×104kcal/m3·h),排煙溫度1000℃。其襯里結構,，澆注兩層耐熱澆注料共厚220mm,，內層厚110mm輕質耐熱澆注料;外層(工作層)澆注磷酸鹽耐熱澆注料，或高溫區用高鋁磚LZ-75砌筑,。

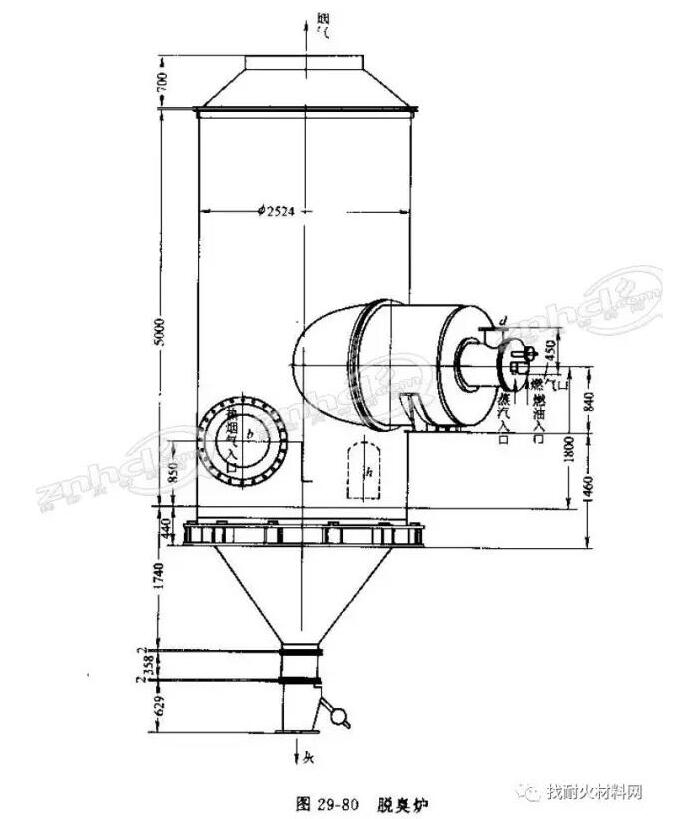

(3)脫臭爐,，如圖29-80所示，筒體Φ2.5m×5m,襯里后內徑為Φ2.1m,燃燒室直徑1.5m,，爐膛溫度900℃,。其襯里結構，筒體澆注二層耐熱澆注料襯里,，內層100mm厚輕質耐熱澆注料,，外層(工作層)100mm厚低鈣鋁酸鹽耐熱澆注料;錐頂高0.7m內襯150mm輕質耐熱澆注料;錐底高1.74m內襯與筒體相同;燃燒室內層為50mm厚蛭石一石棉板，外層(工作層)砌筑厚114mm高鋁磚(一級.LZ-65),。

二,、流化床焚燒爐的襯里結構與常用的耐火材料

流化床焚燒爐的焚燒溫度750〜870℃，因爐內物料〈載體及廢渣)呈沸騰狀湍動,，故襯里材質要求耐熱又耐磨的耐火材料,。本爐采用耐熱耐磨澆注料澆注共厚250mm。內層用150mm輕質耐熱澆注料作隔熱層,，外層(工作層)澆注100mm厚磷酸鋁礬土澆注料〔礬土熟料：低鈣鋁酸鹽水泥：氧氧化鋁細粉：磷酸鋁溶液=100:2.5:2.5:20〜24(Wt)〕,，或用輕質保溫磚和一級髙鋁磚(LZ-65)砌筑。
