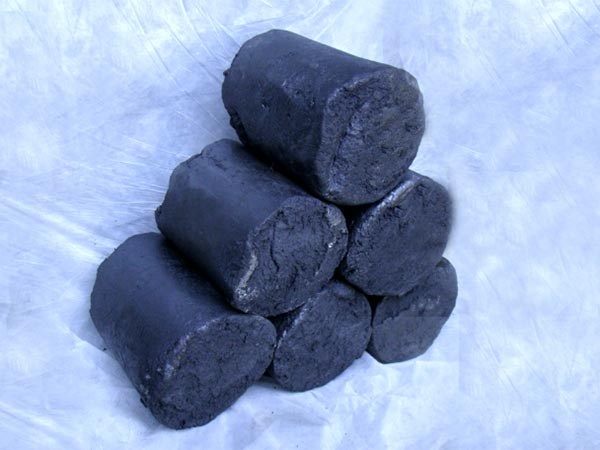

高爐一般設(shè)置1~4個出鐵口和1~3個出渣口,，也有不設(shè)出渣口的,。出鐵或出渣后,，改口用泥料堵塞,。由于泥料使用泥炮擠人的,，因此該種泥料則稱為炮泥,。

        炮泥用的耐火原料,，主要有粘土熟料,、礬土熟料、廢舊耐火磚,、剛玉和莫來石等,，摻加焦炭粉和電極粉等含碳材料。結(jié)合劑為焦油瀝青和酚醛樹脂等有機材料,，還摻加SiC,、Si3N4、膨脹劑和外加劑等。其配制原則：中,、小型高爐用低檔材料配制炮泥,，高檔材料炮泥則用于大、中型高爐,。

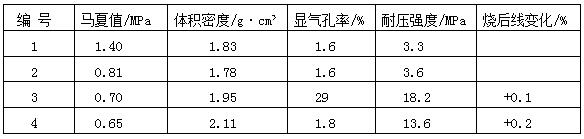

         大,、中型高爐用的炮泥配合比：棕剛玉或白剛玉20%~25%黏土和絹云母20%~25%，焦炭粉和SiC和30%~38%,，焦油瀝青8%~10%,，石墨2%~5%，另加13%~16%的結(jié)合劑和適量外加劑,。在熱的輪碾機中混煉,，時間為15~50min。炮泥性能,，見下表,。該炮泥也稱做無水炮泥。

        無水炮泥的可塑性和燒結(jié)性好,，容易擠入并填滿空隙,，也容易打開且耐沖刷性好,，可保證鐵水和熔渣的均速暢通流出,。同時，爐前工勞動強度低,，使用效果好,。
