礬土水泥澆注料是以CA-50水泥做結合劑，與耐火骨料和粉料或摻外加按比例配合并經加水攪拌,、成型及養(yǎng)護后制成的,。其特點是快硬高強,，價廉易得，施工方便,。當采用硅酸鋁質材料配制耐火澆注料時，具有一定的抗硫酸鹽侵蝕能力,。該澆注料的使用溫度為1400℃左右,。過去，礬土水泥耐火澆注料廣泛用于軋鋼加熱爐等熱工設備,，能實現機械化筑爐,，使用壽命2~4年：現在，該澆注料主要用于鍋爐和石化工業(yè)爐等窯爐,，在冶金系統(tǒng)中,，低溫熱工設備上也應用，并取得良好效果,。

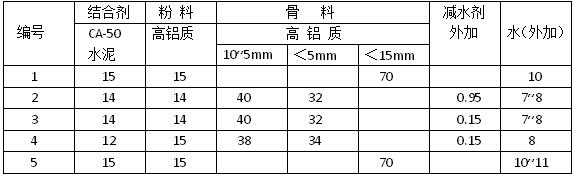

   礬土水泥耐火澆注料是不定形耐火材料中的重要品種,，常用配合比列于下表。表內編號1~3所用耐火骨料和粉料是用三級礬土熟料制備的,，編號4為一級礬土熟料的,，編號5為一級粘土熟料的。

   在一般情況下,，礬土水泥和耐火粉料的總用量為27%~30%,，耐火骨料用量為70%~73%。CA-50水泥用量為10%~20%,。當耐火澆注料用于中高溫部位時,，應盡量減少水泥用量，同時增加耐火粉料用量,，其品級應與耐火骨料相同或搞一個等級：耐火骨料應根據窯爐使用溫度合理選擇,，做到物盡其用。其顆粒級配,，通常采用兩級級配,，也可用統(tǒng)料，一般以砂率（即細骨料占整個骨料的比值）為0.45~0.55來控制：水用量一般用質量百分比表示。其總原則是,，在保證澆注料拌合物的和易性情況下,，應盡量減少水用量。

    應當指出,，常用配合比并不是一成不變的,。它將根據原材料的品種和使用條件，在生產或施工時,，經實驗確定耐火澆注料的配合比,，以滿足窯爐工程的使用條件。同時應盡量摻加外加劑,，以改善澆注料的施工性能和耐火性能,。
