輕質(zhì)莫來(lái)石澆注料是一類應(yīng)用在加熱爐中的主體材料不但要求有良好的高溫性能，而且要求由較小的體積密度和導(dǎo)熱系數(shù),。輕質(zhì)莫來(lái)石澆注料就是具有優(yōu)良的高溫性能,，又有比較好的保溫隔熱效果的耐火材料。由于它采用優(yōu)質(zhì)的合成原料,，以低水泥或微粉的形式結(jié)合,，所以它可以直接應(yīng)用在與火焰接觸的高溫部位。
1：輕質(zhì)莫來(lái)石骨料的選擇
輕質(zhì)莫來(lái)石骨料作為澆注料的主要組成部分,，對(duì)澆注料的性能指標(biāo)又這至關(guān)重要的影響,，對(duì)它的選擇應(yīng)該認(rèn)真進(jìn)行。適當(dāng)提高骨料的臨界粒度有利于增強(qiáng)澆注料的耐壓強(qiáng)度,，但如果臨界粒度過(guò)大,，將會(huì)對(duì)材料的施工性能帶來(lái)不利的影響，通過(guò)實(shí)驗(yàn)我們確定臨界粒度為12mm,。顆粒與細(xì)粉之比應(yīng)控制在65%~70%,，32%~40%比較合適。主要原料的化學(xué)組成件下表1.
2：水泥的選擇
因?yàn)檫@種澆注料使用在加熱爐的高溫部位,，使用溫度約1350℃,，所以應(yīng)該選擇性能優(yōu)異的純鋁酸鈣水泥，其AL2O3含量一般應(yīng)大于70%,。如果水泥雜質(zhì)含量較高,，在高溫下易與澆注料反應(yīng)產(chǎn)生低熔物，將會(huì)影響澆注料的高溫使用性能,。其加入量一般控制在5%~10%為宜,。加入量過(guò)大會(huì)降低澆注料的中溫強(qiáng)度，在高溫時(shí)將會(huì)對(duì)澆注料的高溫強(qiáng)度和耐剝落性能產(chǎn)生不利影響,。
3：微粉的選擇
輕質(zhì)澆注料和致密澆注料相比,，輕質(zhì)澆注料的流動(dòng)性較低，特別是這種使用在高溫部位的澆注料由于使用條件的制約,，一些細(xì)分的添加量和添加品種收到一定程度的限制,。為了增強(qiáng)這種澆注料的流動(dòng)性能，采用加入復(fù)合微粉的形式,。通過(guò)對(duì)比試驗(yàn)后認(rèn)為,，只加入單一的氧化鋁粉或者硅微粉,，很難使這種澆注料達(dá)到良好的流動(dòng)性和使用性能，為此選擇兩種微粉復(fù)合加入,。為了提高澆注料的施工性能和高溫強(qiáng)度指標(biāo),，我們?cè)黾恿顺?xì)粉的加入量，綜合考慮超細(xì)粉總量控制在10%~18%比較合適,。
4：藍(lán)晶石加入量的確定
由于輕質(zhì)澆注料骨料致密性能較差,，如果配比控制不當(dāng)，易造成澆注料高溫線收縮增大,，是澆注料在高溫使用時(shí)容易產(chǎn)生裂紋和剝落,，嚴(yán)重影響澆注料的高溫使用性能，為此我們加入適量的藍(lán)晶石來(lái)控制澆注料的線變化,，其加入量以4%~6%為宜,。
5：影響澆注料性能的因素

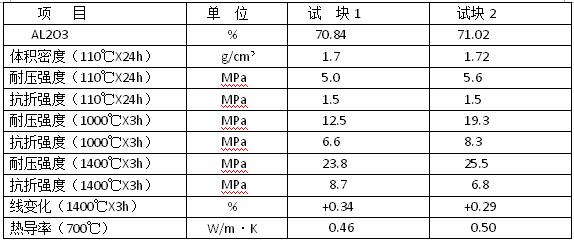

5.1：同一品種的原料體積密度較大的輕骨料，其澆注料有較高的耐壓強(qiáng)度和抗折強(qiáng)度,。不同廠家的生產(chǎn)工藝不同。輕骨料本身的強(qiáng)度也有較大的差別,，選擇何種原料應(yīng)該通過(guò)檢驗(yàn)試塊來(lái)決定,。輕質(zhì)莫來(lái)石澆注料的主要技術(shù)指標(biāo)見(jiàn)表2.
5.2 水泥加入量對(duì)強(qiáng)度的影響
提高水泥加入量會(huì)明顯提高澆注料的常溫強(qiáng)度，但由于鋁酸鈣水泥中含有較多的氧化硅,，是澆注料在高溫下產(chǎn)生數(shù)量較多的CA6,、CAS2等晶相，容易對(duì)澆注料的中溫,、高溫強(qiáng)度,，以及耐剝落性能帶來(lái)負(fù)面的影響，所以水泥的加入量應(yīng)以5%~10%較為適宜,。
結(jié)論：（1）選用優(yōu)質(zhì)的輕質(zhì)莫來(lái)石骨料為主要原料,，加入適量的細(xì)粉，采用低水泥結(jié)合的方式可以生產(chǎn)出優(yōu)質(zhì)的輕質(zhì)莫來(lái)石澆注料,，這種澆注料可以直接應(yīng)用在加熱爐的高溫部位,。
（2）不同體積密度的輕質(zhì)骨料對(duì)澆注料的指標(biāo)又較大的影響，使用何種牌號(hào)的原料應(yīng)慎重選擇,。
（3）通過(guò)使用可以證明,，這種澆注料有較好的流動(dòng)性能，耐剝落性能和保溫性能,，適合應(yīng)用在加熱爐高溫部位,。對(duì)提高爐體的使用壽命，降低加熱爐體導(dǎo)熱系數(shù),，提高熱效率有較明顯的效果,。
