1范圍
本標準規定了粘土耐火磚的術語和定義、分類,、形狀和尺寸,、技術要求,、試驗方法、質量評定程序,、 包裝,、標志、運輸,、儲存及質量證明書,。
本標準適用于高溫窯爐用普通粘土耐火磚、致密粘土耐火磚,、低蠕變粘土耐火磚和抗熱震粘土耐火磚,。
2規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件,。凡是不注日期的引用文件,，其最新版本（包括所有的修改單）適用于本文件。
GB/T2992.1 耐火磚形狀尺寸第1部分：通用磚
GB/T2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗方法
GB/T3002 耐火材料高溫抗折強度試驗方法
GB/T5072 耐火材料常溫耐壓強度試驗方法
GB/T5073 耐火材料壓蠕變?cè)囼?yàn)方法
GB/T5988 耐火材料加熱永久線變化試驗方法
GB/T6900 鋁硅系耐火材料化學分析方法
GB/T7321 定形耐火制品試樣制備方法
GB/T10325 定形耐火制品驗收抽樣檢驗規則
GB/T10326 定形耐火制品尺寸,、外觀及斷面的檢查方法
GB/T14983 耐火材料抗堿性試驗方法
GB/T16546 定形耐火制品包裝,、標志、運輸和儲存
GB/T21114 耐火材料X 射線熒光光譜化學分析熔鑄玻璃片法
GB/T30873 耐火材料抗熱震性試驗方法
YB/T370 耐火制品荷重軟化溫度試驗方法非示差-升溫法
YB/T4198 鋼包用耐火磚形狀尺寸
YB/T5012 高爐及熱風爐用耐火磚形狀尺寸
YB/T5110 澆鑄用耐火磚形狀尺寸
YB/T5113 盛鋼桶內鑄鋼用耐火磚形狀尺寸
3術語和定義
GB/T10325界定的以及下列術語和定義適用于本文
3.1
普通粘土耐火磚 fireclayrefractorybrick
以硬質粘土熟料為主要原料的燒成普通粘土制品,。
3.2
致密粘土耐火磚 densefireclaybrick
顯氣孔率較低的燒成粘土制品,。
GB/T34188—2017
3.3
低蠕變粘土耐火磚 lowcreepfireclayrefractorybrick
蠕變率較低的燒成粘土制品。
3.4
抗熱震粘土磚 thermalshockresistancefireclaybrick
熱震性能較好的燒成粘土制品,。
4 分類,、形狀和尺寸
4.1 分類
4.1.1 粘土質耐火磚分為普通粘土磚、致密粘土磚,、低蠕變粘土磚和抗熱震粘土磚四大類,。
4.1.2 普通粘土磚按理化指標分為:PN-42、PN-40,、PN-35,、PN-30、PN-25五個牌號,。牌號中 P,、N 為
普、粘的漢語拼音首字母,數字為三氧化二鋁質量百分?jǐn)?shù),。
4.1.3 致密粘土耐火磚按理化指標分為:ZMN-45,、ZMN-42、ZMN-42L,、ZMN-40,、ZMN-30、ZMN-25六個牌
號,。牌號中Z,、M、N,、L為致,、密、粘,、磷的漢語拼音首字母,數字為三氧化二鋁質量分?jǐn)?shù),。其中 ZMN-42L
為磷酸鹽浸漬磚,ZMN-30、ZMN-25為耐堿粘土磚,。
4.1.4 低蠕變粘土耐火磚按理化指標分為:DRN-128A,、DRN-128B、DRN-125,、DRN-120,、DRN-115,、DRN-110、
DRN-105七個牌號,。牌號中 D,、R、N 為低,、蠕,、粘的漢語拼音首字母,數字為蠕變率試驗溫度的1/10,
數字后字母 A、B為同一牌號不同等級要求的分級代號,。
4.1.5 抗熱震粘土耐火磚按理化指標分為:RZN-42,、RZN-40兩個牌號。牌號中 R,、Z,、N 為熱、震,、粘的漢語
拼音首字母,數字為三氧化二鋁質量分?jǐn)?shù),。
4.2 形狀和尺寸
磚的形狀尺寸應符合 GB/T2992.1、YB/T4198,、YB/T5012,、YB/T5110和 YB/T5113的規定,
也可按需方提供的圖紙進行生產。
5 技術要求
5.1 普通粘土耐火磚的理化指標應符合表1的規定,。
5.2 致密粘土耐火磚的理化指標應符合表2的規定。
5.3 低蠕變粘土耐火磚的理化指標應符合表3的規定,。
5.4 抗熱震粘土耐火磚的理化指標應符合表4的規定,。
5.5 磚的尺寸允許偏差及外觀要求應符合以下規定:
———通用磚的尺寸允許偏差及外觀應符合表5的規定。
———其他特殊要求磚的尺寸允許偏差及外觀由供需雙方協商,。
表1 普通粘土耐火磚的理化指標
GB/T34188—2017

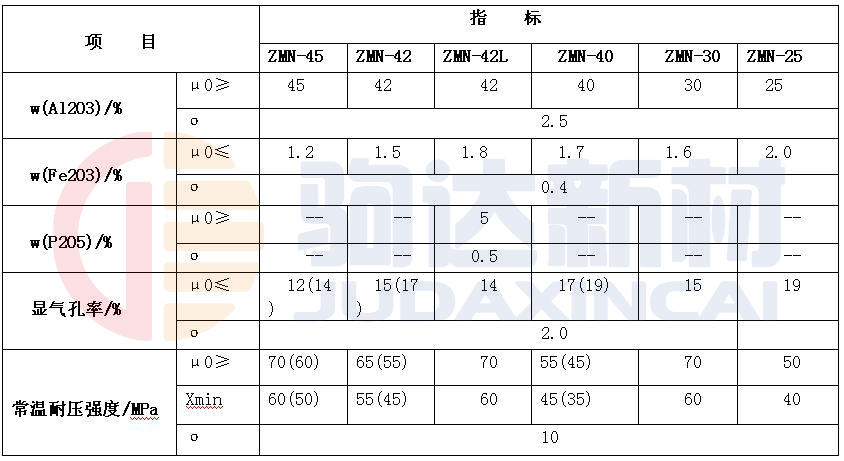

表 2 致密粘土耐火磚的理化指標
GB/T34188—2017

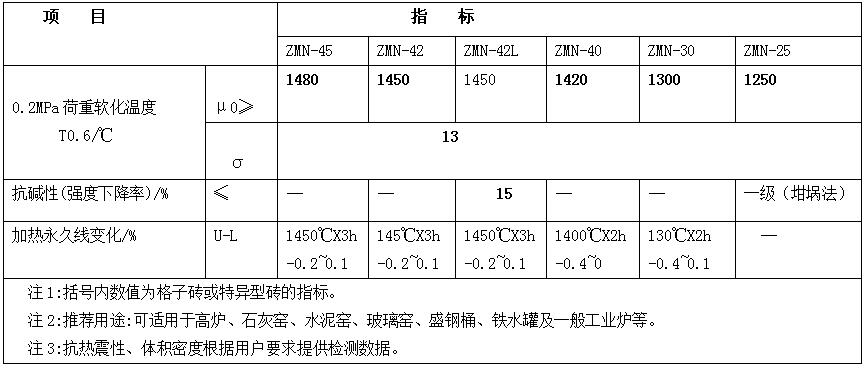

表2 （續）

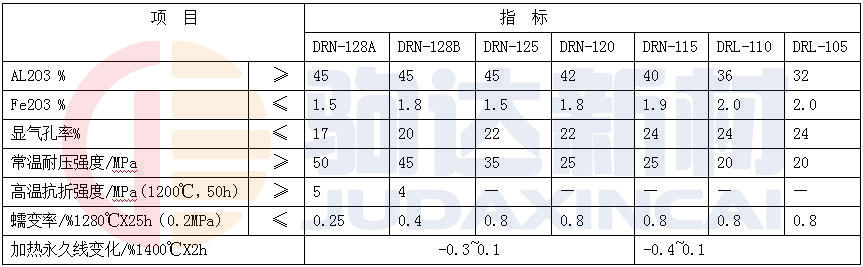

表 3 低蠕變粘土耐火磚的理化指標

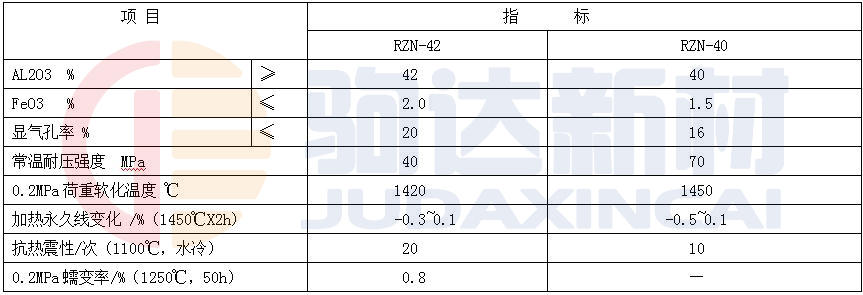

表4 抗熱震粘土耐火磚的理化指標
6 試驗方法
6.1 磚的檢驗制樣按GB/T 7321 進行
6.2 化學成分的測定GB/T 6900或 GB/T 21114進行,。
6.3 顯氣孔率的測定按 GB/T 2997 進行。
6.4 常溫耐壓強度的測定按 GB/T 5072進行,。
6.5 高溫抗折強度的測定按 GB/T 3002 進行,。
6.6 荷重軟乎溫度的測定按 YB/T 370進行。
6.7 抗堿性測定按 GB/T 14983進行,。
6.8 加熱永久線變化的測定按GB/T 5988 進行,。
6.9 蠕變率的測定按 GB/T 5073 進行
6.10 抗熱震性的測定按 GB/T 30873進行。
6.11 磚的外觀,、尺寸及斷面的檢查按GB/T 10326進行,。
7 質量評定程度
7.1 組批
磚按牌號進行組批，每批不大于500t,。
7.2 抽樣及合格判定規則
產品的抽樣及驗收按GB/T 10325進行,。普通粘土磚,、致密粘土磚的化學成分、顯氣孔率,、常溫耐壓強度及荷重軟化溫度為驗收項目：低蠕變粘土磚的化學成分,、顯氣孔率、常溫耐壓強度及蠕變率為驗收項目：抗熱震粘土磚的化學成分,、顯氣孔率,、常溫耐壓強度及抗熱震性為驗收項目。
8 包裝,、標志,、運輸、儲存及質量證明書
8.1 磚的包裝,、標志,、運輸和儲存按GB/T 16546進行。
8.2 磚發出時應附有供方質量部門簽發的質量證明書,，載明供方名稱或廠標,、需方名稱、發貨日期,、合同號,、標準編號、產品名稱,、牌號,、磚號、批號及相應的理化檢驗結果等,。
